Inconel 601 es una aleación de níquel, cromo y hierro ampliamente utilizada, conocida por su excelente resistencia a altas temperaturas, resistencia a la oxidación y a la corrosión. Encuentra amplias aplicaciones en diversas industrias, incluida la aeroespacial, la de procesamiento químico y la de generación de energía. Sin embargo, uno de los desafíos que se enfrentan durante la soldadura de Inconel 601 es la formación de grietas. Como proveedor de Inconel 601, he sido testigo de primera mano del impacto de estas grietas en la calidad de los componentes soldados. En esta publicación de blog, profundizaré en los diversos factores que pueden causar grietas en Inconel 601 durante la soldadura.
1. Composición química y microestructura.
La composición química del Inconel 601 juega un papel crucial en su soldabilidad. La aleación suele contener alrededor de un 60% de níquel, un 23% de cromo y pequeñas cantidades de otros elementos como aluminio, titanio y hierro. El alto contenido de níquel proporciona una buena resistencia a la corrosión, mientras que el cromo mejora la resistencia a la oxidación. Sin embargo, la presencia de determinados elementos también puede contribuir al agrietamiento.
Se añaden aluminio y titanio al Inconel 601 para mejorar su resistencia a altas temperaturas y a la oxidación. Sin embargo, estos elementos pueden formar compuestos intermetálicos durante la soldadura, que pueden ser frágiles y propensos a agrietarse. Por ejemplo, la formación de intermetálicos de níquel-aluminio (Ni₃Al) y níquel-titanio (Ni₃Ti) puede provocar una reducción de la ductilidad y un aumento de la susceptibilidad al agrietamiento.
Además de la composición química, la microestructura del Inconel 601 también puede afectar su soldabilidad. La aleación tiene una estructura cristalina cúbica centrada en las caras (FCC), que generalmente se considera más soldable que otras estructuras cristalinas. Sin embargo, la presencia de límites de grano y otras características microestructurales pueden actuar como sitios para el inicio y propagación de grietas. Por ejemplo, si el tamaño del grano es demasiado grande, los límites de los granos pueden debilitarse y ser propensos a agrietarse.
2. Proceso y parámetros de soldadura
La elección del proceso de soldadura y los parámetros de soldadura utilizados pueden tener un impacto significativo en la formación de grietas en Inconel 601. Los diferentes procesos de soldadura, como la soldadura por arco de tungsteno con gas (GTAW), la soldadura por arco metálico con gas (GMAW) y la soldadura por arco metálico protegido (SMAW), tienen diferentes características de entrada de calor y pueden producir diferentes microestructuras de soldadura.
GTAW es un proceso de soldadura comúnmente utilizado para Inconel 601 porque proporciona un buen control sobre la entrada de calor y produce soldaduras de alta calidad. Sin embargo, si los parámetros de soldadura no se seleccionan correctamente, como la corriente de soldadura, el voltaje y la velocidad de desplazamiento, puede provocar un aporte excesivo de calor y la formación de grietas. Por ejemplo, si la corriente de soldadura es demasiado alta, puede hacer que el baño de soldadura se vuelva demasiado grande e inestable, lo que puede provocar la formación de porosidad y grietas.
La velocidad de soldadura es otro parámetro importante que puede afectar la formación de grietas en Inconel 601. Si la velocidad de soldadura es demasiado lenta, puede resultar en un aporte excesivo de calor y un tiempo de enfriamiento más largo, lo que puede aumentar la susceptibilidad a agrietarse. Por otro lado, si la velocidad de soldadura es demasiado rápida, puede provocar una fusión incompleta y la formación de grietas en frío.
Además del proceso y los parámetros de soldadura, el uso de precalentamiento y tratamiento térmico posterior a la soldadura (PWHT) también puede afectar la formación de grietas en Inconel 601. Precalentar el metal base antes de soldar puede ayudar a reducir la velocidad de enfriamiento y la tensión térmica en la soldadura, lo que puede disminuir la susceptibilidad al agrietamiento. PWHT también se puede utilizar para aliviar la tensión residual en la soldadura y mejorar las propiedades mecánicas de la unión soldada.
3. Estrés residual
La tensión residual es una de las principales causas de agrietamiento en Inconel 601 durante la soldadura. La tensión residual es la tensión que permanece en un material después de que se completa el proceso de soldadura. Es causada por el calentamiento y enfriamiento no uniforme del material durante la soldadura, lo que puede conducir a la formación de gradientes térmicos y deformación plástica.
La magnitud y distribución de la tensión residual en una unión soldada puede depender de varios factores, como el proceso de soldadura, los parámetros de soldadura, la geometría de la unión y las propiedades del metal base. Si la tensión residual es demasiado alta, puede exceder el límite elástico del material y provocar grietas. Por ejemplo, si la tensión residual se concentra en el pie de la soldadura o en la zona afectada por el calor (HAZ), puede provocar la iniciación y propagación de grietas.
Para reducir la tensión residual en una unión soldada, se pueden utilizar diversas técnicas, como el precalentamiento, el tratamiento térmico posterior a la soldadura y el alivio de tensiones mecánicas. Precalentar el metal base antes de soldar puede ayudar a reducir los gradientes térmicos y la tensión residual en la soldadura. El tratamiento térmico posterior a la soldadura se puede utilizar para aliviar la tensión residual y mejorar las propiedades mecánicas de la unión soldada. El alivio de tensión mecánica, como el granallado o el martillado, también se puede utilizar para introducir tensión de compresión en la superficie de la soldadura, lo que puede ayudar a contrarrestar la tensión residual de tracción y reducir la susceptibilidad al agrietamiento.
4. Contaminación e Impurezas
La contaminación y las impurezas en el metal base o el metal de aportación también pueden contribuir a la formación de grietas en Inconel 601 durante la soldadura. La contaminación puede ocurrir a partir de diversas fuentes, como suciedad, aceite, grasa y óxido en la superficie del metal base o del metal de aportación. También pueden estar presentes impurezas en el metal base o en el metal de aportación debido al proceso de fabricación o a las condiciones de almacenamiento.
La contaminación y las impurezas pueden reaccionar con el metal fundido durante la soldadura y formar compuestos frágiles, que pueden ser propensos a agrietarse. Por ejemplo, la presencia de azufre y fósforo en el metal base o el metal de aportación puede formar sulfuros y fosfuros de bajo punto de fusión, que pueden provocar craqueo en caliente. Además, la presencia de oxígeno y nitrógeno en el gas protector también puede reaccionar con el metal fundido y formar óxidos y nitruros, que pueden reducir la ductilidad de la soldadura y aumentar la susceptibilidad al agrietamiento.
Para evitar que la contaminación y las impurezas provoquen grietas, es importante asegurarse de que el metal base y el metal de aportación estén limpios y libres de suciedad, aceite, grasa y óxido antes de soldar. El gas de protección también debe ser de alta calidad y estar libre de oxígeno y nitrógeno. Además, el equipo de soldadura debe recibir un mantenimiento adecuado para evitar la introducción de contaminantes en la soldadura.
5. Diseño y Geometría de Juntas
El diseño y la geometría de la junta del componente soldado también pueden afectar la formación de grietas en Inconel 601. La elección del diseño de la junta, como juntas a tope, juntas traslapadas y juntas en T, puede tener un impacto significativo en la distribución de tensiones y la susceptibilidad al agrietamiento. Por ejemplo, generalmente se considera que las juntas a tope son más soldables que las juntas traslapadas porque proporcionan una distribución de tensión más uniforme y un menor riesgo de agrietamiento.
La geometría de la junta, como el espesor del metal base, la abertura de la raíz y el ángulo de bisel, también pueden afectar la formación de grietas en Inconel 601. Si la geometría de la junta no se diseña adecuadamente, puede provocar una concentración excesiva de tensiones y la formación de grietas. Por ejemplo, si la abertura de la raíz es demasiado pequeña, puede provocar una fusión incompleta y la formación de grietas frías. Si el ángulo de bisel es demasiado grande, puede provocar un aporte excesivo de calor y la formación de grietas calientes.
Para minimizar el riesgo de grietas, es importante diseñar cuidadosamente la geometría de la junta y asegurarse de que la junta esté preparada adecuadamente antes de soldar. La junta debe estar limpia y libre de suciedad, aceite, grasa y óxido, y la apertura de la raíz y el ángulo de bisel deben estar dentro del rango recomendado. Además, el uso de técnicas de soldadura adecuadas, como la soldadura de múltiples pasadas y el ranurado hacia atrás, puede ayudar a mejorar la calidad de la soldadura y reducir la susceptibilidad al agrietamiento.
Conclusión

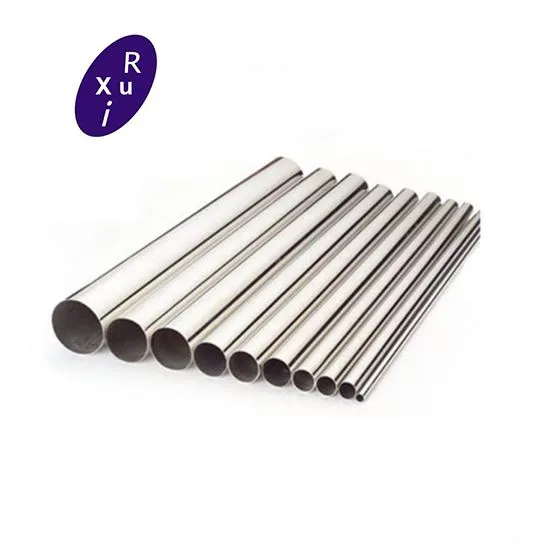

En conclusión, la formación de grietas en Inconel 601 durante la soldadura puede ser causada por una variedad de factores, incluyendo la composición química y microestructura de la aleación, el proceso y los parámetros de soldadura, la tensión residual, la contaminación e impurezas, y el diseño y geometría de la junta. Como proveedor deTubería Inconel 601,Placa Inconel 601, yTubo Inconel 601, Entiendo la importancia de proporcionar materiales de alta calidad y soporte técnico a nuestros clientes.
Para minimizar el riesgo de agrietamiento, es importante seleccionar cuidadosamente el proceso y los parámetros de soldadura, controlar la composición química y la microestructura de la aleación, reducir la tensión residual, evitar la contaminación y las impurezas y diseñar cuidadosamente la geometría de la junta. Al seguir estos pasos, es posible producir uniones soldadas de alta calidad en Inconel 601 que estén libres de grietas y que cumplan con los requisitos de la aplicación.
Si está interesado en comprar productos de Inconel 601 o tiene alguna pregunta sobre la soldadura de Inconel 601, no dude en contactarnos. Nuestro equipo de expertos está disponible para brindarle soporte técnico y ayudarlo a seleccionar los materiales y procesos de soldadura adecuados para su aplicación.
Referencias
- Davis, JR (Ed.). (1997). Superaleaciones: una guía técnica. ASM Internacional.
- Lippold, JC y Kotecki, DJ (2005). Metalurgia de soldadura y soldabilidad de aleaciones a base de níquel. Wiley.
- Radaj, D. (1992). Tensiones residuales de soldadura y su medición. Elsevier.
